一、方案概述

方案將物聯網智能交通應用系統與物聯網實訓室作為一個整體來規劃，同時考慮現有實驗設備的融合以及實驗室后期的擴建。

整體方案以物聯網信息平臺為核心構建實驗室統一的物聯網信息平臺，將智能交通實訓項目、物聯網實訓室設備、已有的實驗設備及各種智能終端（筆記本電腦、智能手機等）接入統一的物聯網信息平臺，建成廣泛融合物聯網感知層、網絡(luò )層、應用層的完整的物聯網實驗和物聯網應用系統。

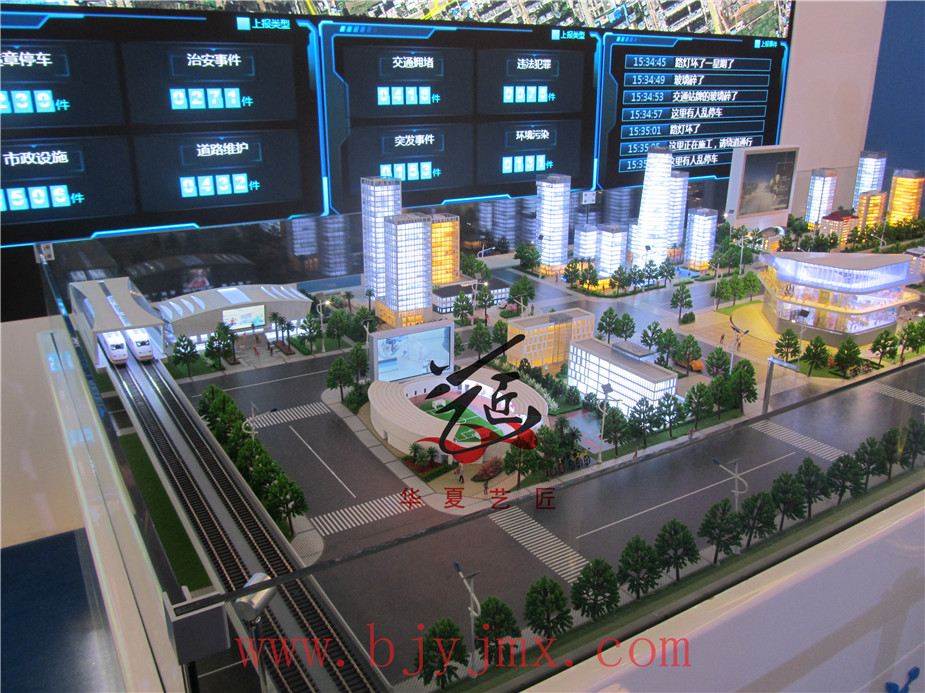

智能交通實訓系統采用校園實景交通沙盤，引入物聯網信息平臺，配置自動小車、交通設施、智能公交、道路設施、車輛監控設施、停車場設施、ETC設施等設備，將智能交通應用系統建成融合物聯網最新技術、并體現真實交通系統的智能化系統。同時，從整體上考慮，將物聯網實訓室接入物聯網信息平臺，達到物聯網實訓室實驗教學與智能交通應用系統實驗教學的連續性、完整性，開展豐富的基礎性實驗和綜合性實驗。

智能交通應用系統與物聯網實訓室的信息匯聚于統一的物聯網信息平臺數據服務器，真正體現設備聯網、數據網絡(luò )化、控制智能化。

智能交通系統的每一個功能單元或小系統、以及物聯網實訓室實驗箱通過有線/無線方式接入統一的物聯網信息平臺。

下面分別介紹智能交通實訓項目系統。

二、物聯網智能交通實訓項目系統

2.1、ETC不停車收費實訓系統

2.1.1 功能介紹

ETC系統模擬高速公路不停車收費系統。系統包括：RFID裝置、車輛檢測裝置、自動道閘控制裝置、車道拍攝裝置、信息顯示裝置等。

RFID裝置：包括RFID讀卡器、車載RFID卡。由于實驗室空間有限，RFID卡識讀距離控制在80厘米以?xún)龋?/span>RFID卡可以選擇超高頻無源RFID卡。RFID讀卡器接入物聯網信息平臺。

車輛檢測裝置：檢測車輛是否進出道閘，包括前車輛檢測和后車輛檢測。車輛檢測傳感器采用地感線圈或光電傳感器。

自動道閘控制裝置：包括自動欄桿和控制器，控制道閘的通/關?？刂破鹘尤胛锫?lián)網信息平臺，可以實現自動控制或遠程網絡(luò )控制。

車道拍攝裝置：采用無線攝像頭，根據RFID讀卡器的讀卡數據，自動觸發拍攝，記錄進出道閘的車輛圖像。

信息顯示裝置：顯示車型、車牌、入口地點、里程、費用等信息。
