電爐煉鋼生產：

電爐煉鋼生產智能物理模擬系統主要包括模型主體、模型執行機構檢測裝置、模型PLC控制系統、模型過程控制系統。

1、物理模型主體

物理模型參照120噸電爐，按照鋼鐵廠實際生產設備圖紙等比例縮小進行加工制作，高度不超過4米，模型材質：ABS,鋼材質。電爐煉鋼實物模型中共有四個系統構成，分別是電爐主體（具體包括電爐爐體，支撐設備，傾動機構等）；爐蓋和電極系統（具體包含爐蓋、電極立柱、橫臂、升降旋轉設備）；車輛系統（具體包括天車、鐵水包、料籃、鋼包車、渣包車）；供氧系統（具體包括氧槍?zhuān)佳鯓專鯕庹{節裝置）。

2、執行機構檢測單元

包括位置傳感器，編碼器，流量計，限位開關等裝置構成。

3、模型PLC控制系統

控制系統由PLC和相關電氣輸入輸出設備組成

4、模型過程控制系統

模型過程控制系統包括物理模型控制系統和人機對話窗口。

物理模型過程控制系統：電爐-20°~+20°傾動控制；氧氣系統調節控制；加廢鋼天車3軸方向行走控制；兌鐵水天車3軸方向行走控制；地面車輛行走控制；爐蓋和電極系統升降、旋轉控制。

人機對話窗口顯示與現場一致的控制畫面并實現模擬現場數據。

5、由PLC控制系統負責處理邏輯判斷，接受輸入信號，輸出執行命令，完成智能模型的基本設備動作和設備信息的采集，實現基本的設備操作?？赡M完成電爐加料兌鐵天車動作，爐蓋和電極升降、旋轉動作，電爐傾動動作，鋼包車、渣包車行走動作，設備能夠實時完成指定的動作，所有執行動作均要有限位開關，對動作執行到位進行反饋，系統具備初始化功能。

6、系統參數：

工作電壓參數：AC 220V。

工作氣壓參數：1.0MPa。

模型總功率參數：40KW。

7、包含配套的操作臺1套，操作臺為冷軋鋼板實體，1200*700*750mm ，按實際生產現場操作臺內容制作，包含指示燈、按鈕、開關。

8、實現實訓教學內容：電爐生產前加廢鋼，兌鐵水工藝；電爐冶煉、吹氧工藝，出鋼，出渣工藝。

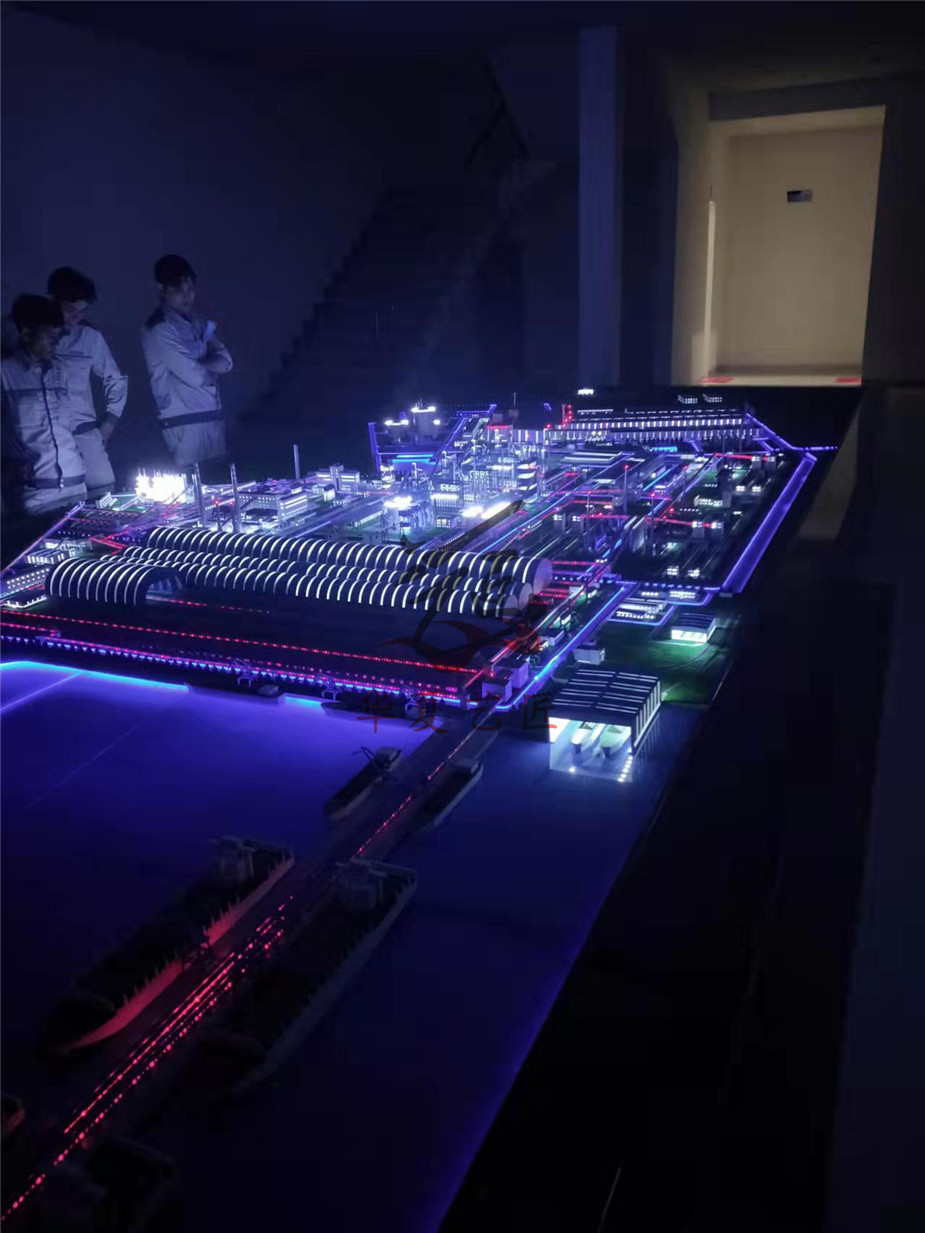

鋼鐵廠模型

一、功能展示

1、全面展示鋼鐵生產線從港口運輸 、球團廠、燒結廠、石灰窯廠、高爐煉鐵、轉爐煉鋼、精煉爐、連鑄、主軋跨、帶鋼、成品庫以及配套設施等工藝布局，做工精美、比例尺還原鋼廠流程布局。

2、模擬各區域設備整體布局，管道連接LED燈光模擬運行介質。

3、模型含有觸控顯示屏操控演示管道內燈光虛擬介質工藝流程，并實現觸控屏幕控制。

4、配套本立體鋼廠工藝模型語音講解。

二、技術規格或技術參數

詳細說明：

1、鋼廠模型的尺寸要求：底座長3600mm ,寬2000mm底座高度600mm。

2、模型主要包括底座，港口運輸 、球團廠、燒結廠、石灰窯廠、高爐煉鐵、轉爐煉鋼、精煉爐、連鑄、主軋跨、帶鋼、成品庫、輔助生產區、行政管理區和生活設施區等區域等。

3、底座：實木框架式結構，白色噴漆處理工藝，底臺正面附貴校logo。

4、材質：進口有機玻璃、進口UHU、 PVC工程塑料、金屬構件、鋼材、鋼管、進口啞光烤漆、燈光演示系統。電氣材料：集成電路板、電位器、繼電器、變壓器、接收器LED燈光演示系統、控制系統、觸控顯示屏等。

5、模型電源：220V.50HZ，電流<5A，燈泡負載電壓6-12V;具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

6、顏色：顏色全部采用汽車金屬環保漆，最后上汽車保護膜漆，顏色持久耐用不褪色。

三、質量標準

1、符合用戶提出模型的尺寸要求、達到相應的功能要求；

2、模型做工精美，用料扎實可靠；經得起觀眾的反復互動演示；模型各部分連接緊密，不易脫落。
