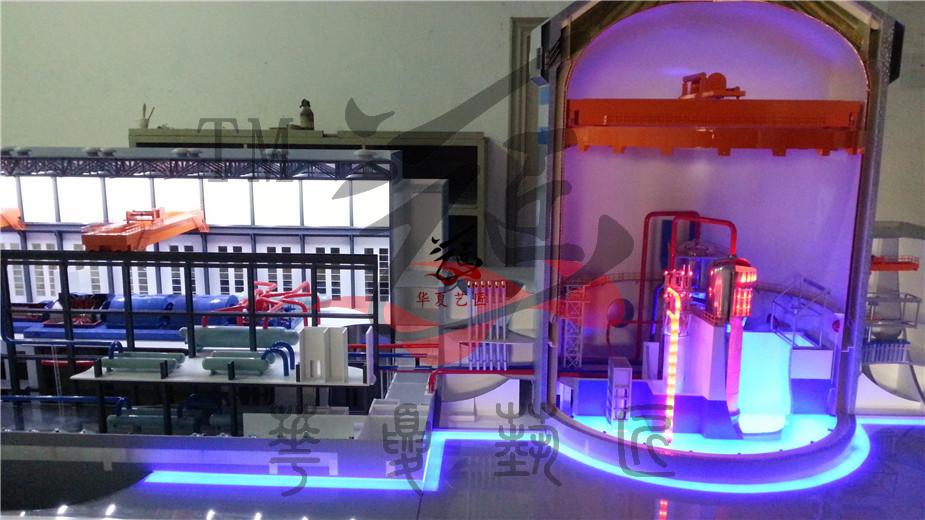

1、AP1000核島模型體現出核島和常規島的工作原理，設備結構和管線，表現

          清楚，制作精細和牢固

       2、采用漸進暗藏管內燈光體現出：蒸汽發生器到常規島供氣流程、非能動系統的解決方案，使觀眾對核能發電的安全防范一目了然。

       3、模型安裝方便，便于展廳和展會(huì )上長期使用。

        4、模型制作工藝達到國內一流品質，采用動態燈光和精致牢固的材料與多媒體互動展示，表現出模型的科技含量和先進性。

模型按照甲方提出的招標要求、提供的AP1000圖紙和雙方約定的模型表現效果制作。主要表現核島和常規島兩部分，核島部分主要表現雙層安全殼體以及殼體內部的主要設備。主要設備包括環吊、堆體、熱交換導管、堆芯、控制棒、蒸汽發生器及穩壓器等設備。其中堆體、蒸汽發生器、壓力聯箱采用剖開的形式表現，能夠看到設備內部結構，用LED漸進動態隱藏燈光表現各設備的工作流程原理，一回路管道布局采用不同顏色的LED燈光表現；常規島部分主要體現出蒸汽輪機、冷凝器、發電機、除氧器、汽水分離器、天吊等設備。其中蒸汽輪機采用用半剖形式體現輪機葉片和轉動，模擬發電過程。二回路采用不同的LED燈光表現熱蒸汽和冷凝水的管道及流向；模型嚴格按圖紙微縮仿真制作，體現出設備和管道的真實金屬質感。采用自主研發的漸進燈光技術利用不同顏色表現回路管線蒸汽流動和溫差變化，罐體內部安裝變化燈光體現汽、水的不同介質，通過各種燈光和動態表現出整個核電的啟動、停堆、非能動堆芯冷卻系統動作以及非能動安全殼冷卻系統事故運行的工藝流程，為了逼真展示非能動效果，安全殼上部水箱采用動態燈光和堆芯內部采用動態藍色燈光表現水淹沒堆芯效果。體現出氫爆的解決方案：反映出非安全相關的縱深防御系統，用點式燈光表現出氫氣檢測器位置和點火器的位置。為了便于堆芯剖面能面向觀眾更清楚的了解，采用殼體內部整體旋轉60度角度，模型采用按鍵或遙控的控制方式。
